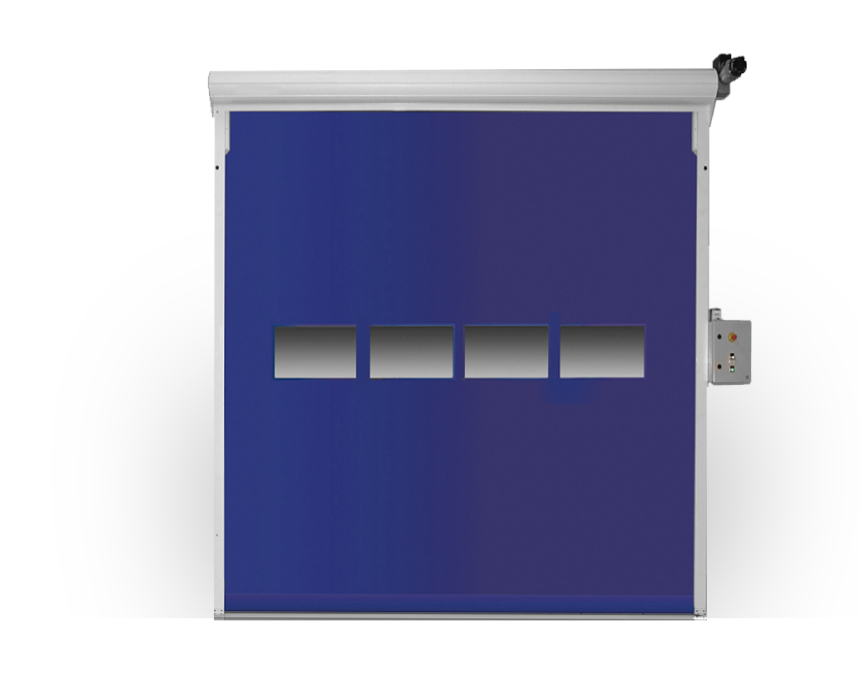

Производство подъемных шторных ворот

Наши ворота подъемные шторные (ВПШ) разработаны для эксплуатации в промышленных условиях и обладают высокой степенью износостойкости, теплоизоляции, герметичности, конструкционной надёжности. При этом имеют минимальные требования к техническому обслуживанию.

ВПШ могут быть смонтированы как в самом проёме, так и на внешней или внутренней его стороне. Имеется возможность использования самонесущей конструкции.

Ворота могут поставляться с дополнительными боковыми монтажными колоннами в том случае, если проём не позволяет провести стандартный вариант монтажа. Верхняя воротная балка и привод могут оборудоваться дополнительными защитными устройствами.

Скачать технические характеристики

Новые разработки

Техническая экспертиза и энергоаудит обеспечивают оптимальный подбор оборудования и инженерных систем.

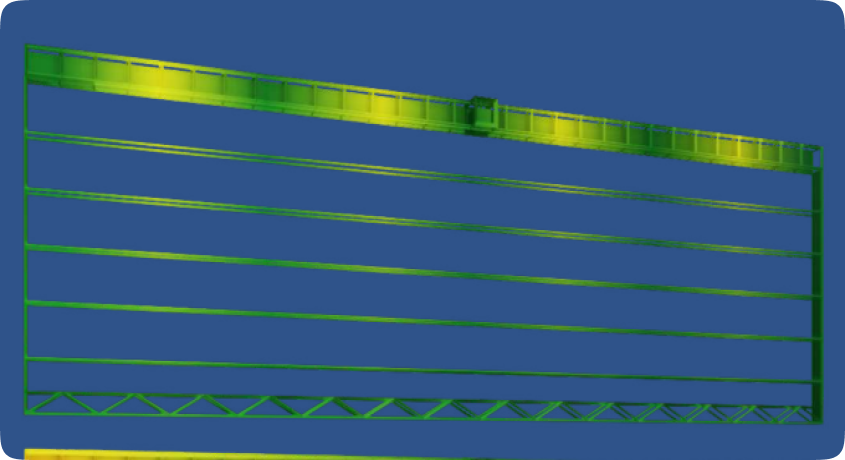

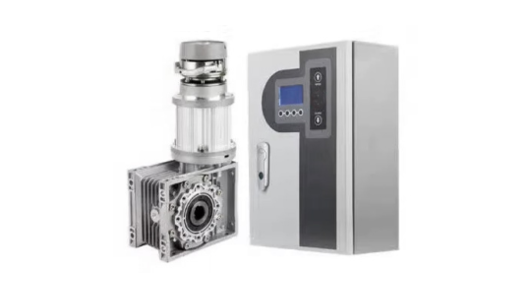

Система синхронизации работы подъемных двигателей в случае использования двух и более на секцию

Установлены дополнительные датчики, которые защищают от перекоса подъемную балку при открытии/закрытии ворот.

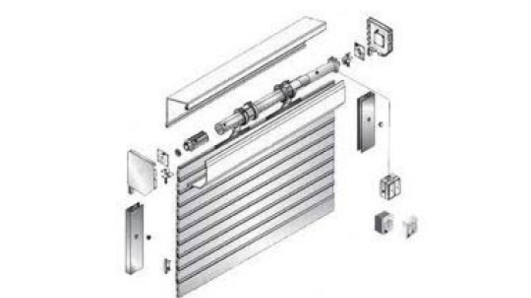

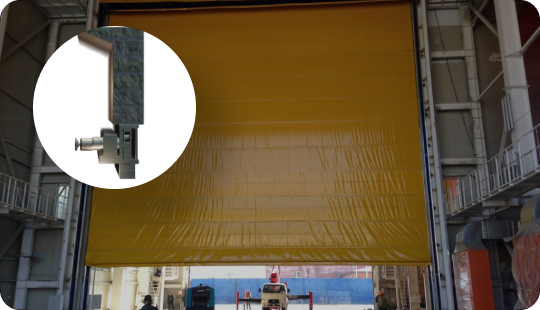

«Ветровой замок»

Обеспечивает безопасность как для персонала так и для вашей техники.
В случае обрыва троса (при неправильной эксплуатации), предотвращает самопроизвольное падение ворот.

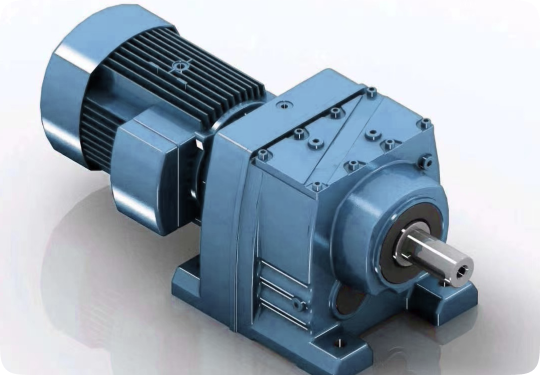

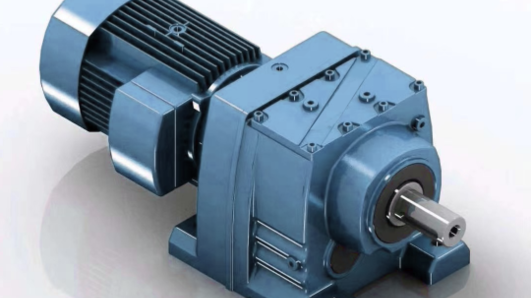

Возможность изготовления мотор-редуктора во взрывобезопасном исполнении

Для помещений с большой концентрацией взрывоопасных или пожароопасных веществ.

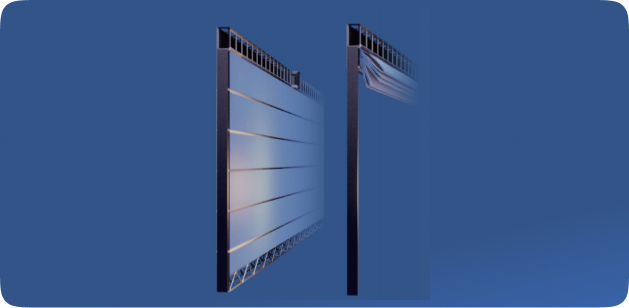

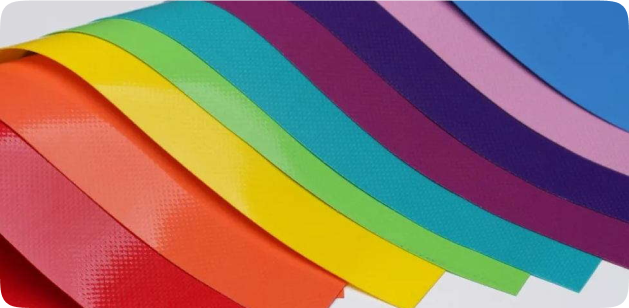

Полотно ворот

Наши ворота подъемные шторные (ВПШ) разработаны для эксплуатации в промышленных условиях и обладают высокой степенью износостойкости, теплоизоляции, герметичности, конструкционной надёжности. При этом имеют минимальные требования к техническому обслуживанию.

ВПШ могут быть смонтированы как в самом проёме, так и на внешней или внутренней его стороне. Имеется возможность использования самонесущей конструкции.

Ворота могут поставляться с дополнительными боковыми монтажными колоннами в том случае, если проём не позволяет провести стандартный вариант монтажа. Верхняя воротная балка и привод могут оборудоваться дополнительными защитными устройствами.

Технические характеристики

ВПШ

Толщина полотна ворот

120-1400 мм

Скорость открывания

0,2-0,3 м/с

Ветровая Нагрузка*
*В зависимости от региона

0,7 - 1,6 kN/m2

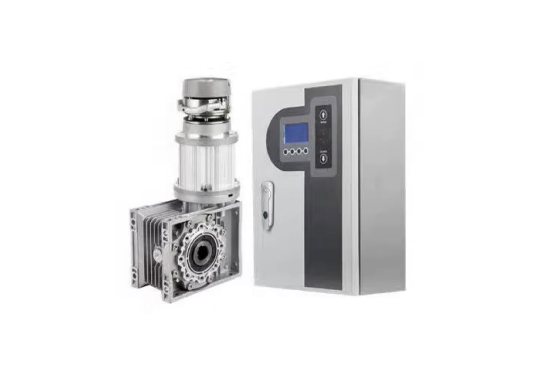

Системы управления и питания

Система управления

Кнопочный пульт управления

Класс защиты блок управления

IP 55,65,67

Класс защиты концевые выключатели

IP 55,65,67

Класс защиты эл/привод

IP 55,65,67

Электропитание

3 фазы, 380 В, 50Гц

Напряжение системы управления

24 в АС

Свободные контакты

4 пары

Привод

0.37-10кВт

Полотно ВПШ

Стандартное полотно

Полиэстер, 1100 dtex

Покрытие поверхности

да

Вес

680-900 г/м2

Температура эксплуатации

от -60С до + 70С

Прочность на растяж./деформ.:

2700/2500 Н/5 см
В соответствии с DIN 53354

Прочность на разрыв

370/320Н
В соответствии с DIN 53363

Светостойкость

6-8 (шкале 0-8) по BS1006

Стойкость к ультрафиолету:

Да

Огнестойкость

Да, по SIS 650082,
ASTM E84-94класс А,
DIN 4102 B1, B2

Стойкость от плесени и гнили

Да

Стандартные цвета:

*

*При желании заказчика рассматриваются и другие опции

Варианты монтажа

Ворота ВПШ-120/1400 могут быть установлены практически в любом проёме. Полотно при подъеме складывается и, поэтому, требуется минимум пространства. При отсутствии необходимых монтажных поверхностей мы можем предложить дополнительные колонны или самонесущую версию. Для того, чтобы избежать сложностей при монтаже, проём должен быть подготовлен заблаговременно.

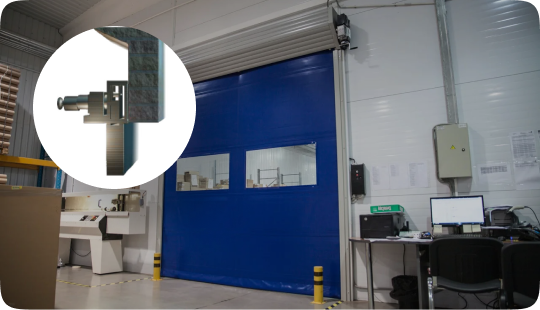

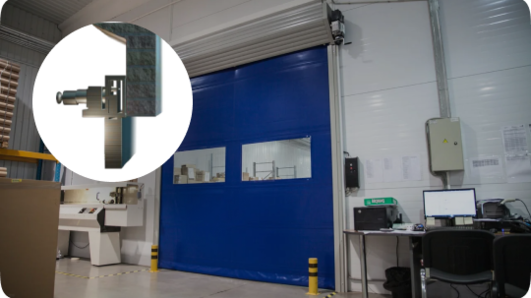

На внутренней стороне стены

Рекомендуется тогда, когда это позволяют характеристики проёма. При этом, механизм привода и направляющие полностью защищены.

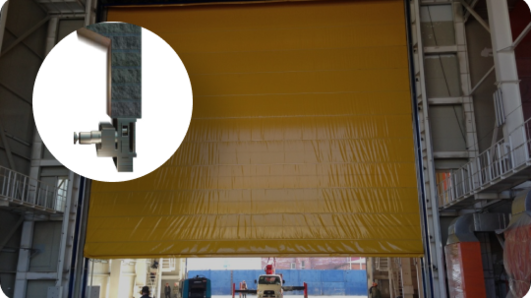

Непосредственно в проёме

Рекомендуется, когда общие размеры ворот соответствуют проёму и риск столкновения с боковыми направляющими невелик.

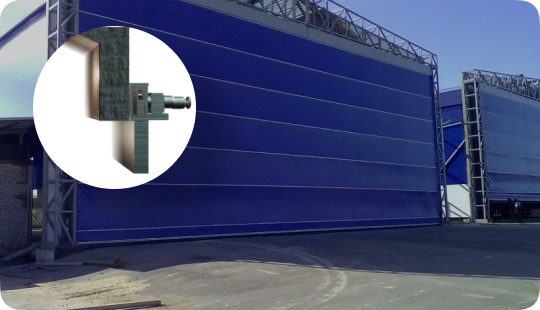

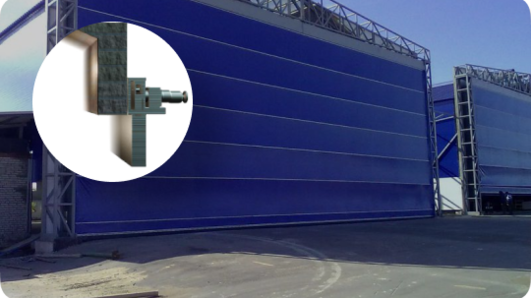

На внешней стороне стены

Этот вариант монтажа подходит в том случае, когда условия внутри здания более жёсткие, чем снаружи или при дефиците свободного пространства внутри здания.

Нагрузка на здание

При закрытых воротах

При закрытых воротах вся нагрузка распределяется между точками крепления, расположенными с интервалом 1000 мм. Вес полотна ворот не превышает 40 – 200 кг на метр ширины, но с учётом возможных дополнительных внешних нагрузок общая нагрузка рассчитывается исходя из величины 3 кН на метр ширины.

При открытых воротах

При открытых воротах основная нагрузка сосредоточена на краях моторной балки. В этом случае только вес самой моторной балки распределяется между точками её крепления.

Монтажные поверхности

При монтаже верхней воротной балки к стальной конструкции используются болты и сварка. При монтаже верхней воротной балки в бетон, крепление проводится анкерными болтами

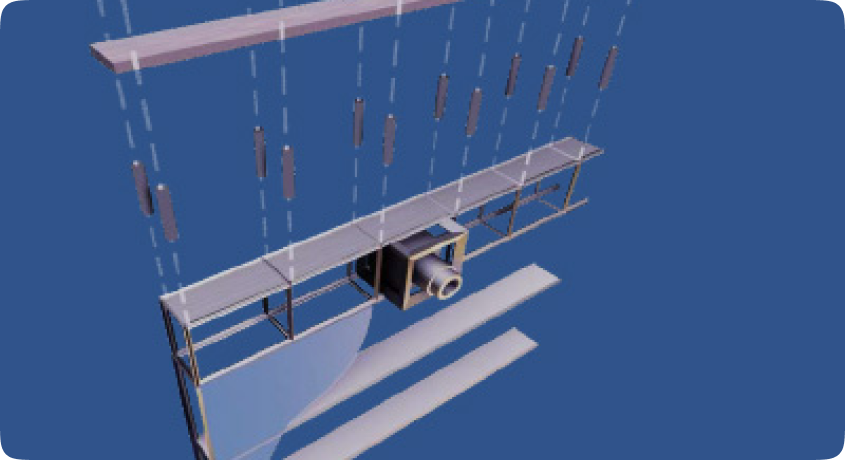

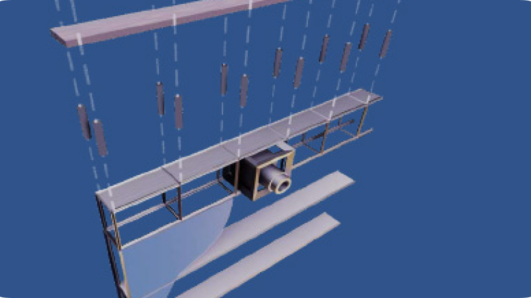

Монтаж непосредственно в проёме

Необходима плоская горизонтальная поверхность для крепления верхней воротной балки (серые полосы на схеме)

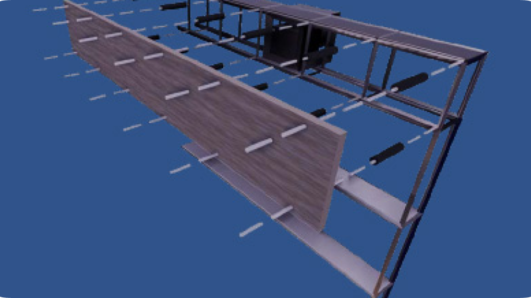

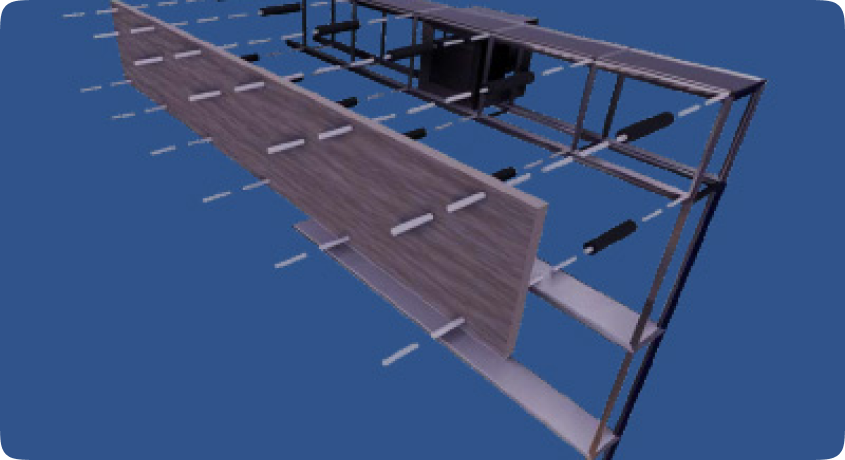

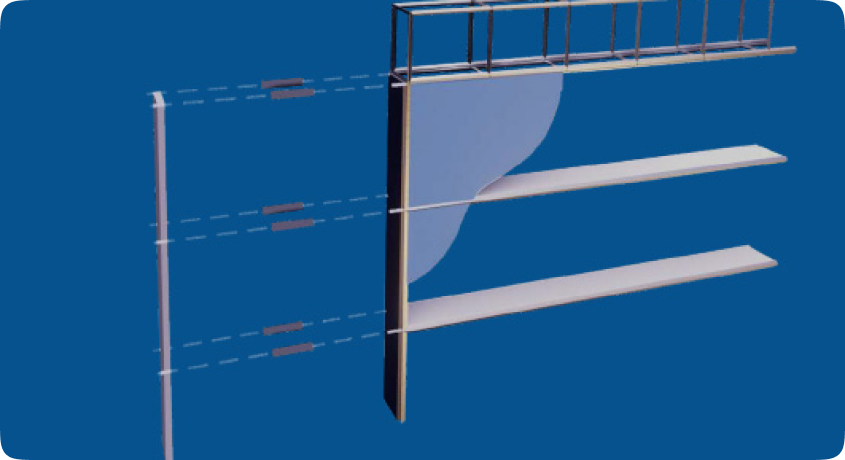

Монтаж на стене

Необходима плоская вертикальная поверхность для крепления верхней воротной балки (серые полосы на схеме)

Боковые направляющие

Для установки направляющих требуются соответствующие поверхности, которые должны быть ровными и гладкими.

Характеристика крепежа

Размерность

М8-М10

Класс прочности

8.8

Толщина стали (мм)

≥ 3-10

Толщина бетона (мм)

≥ 90
